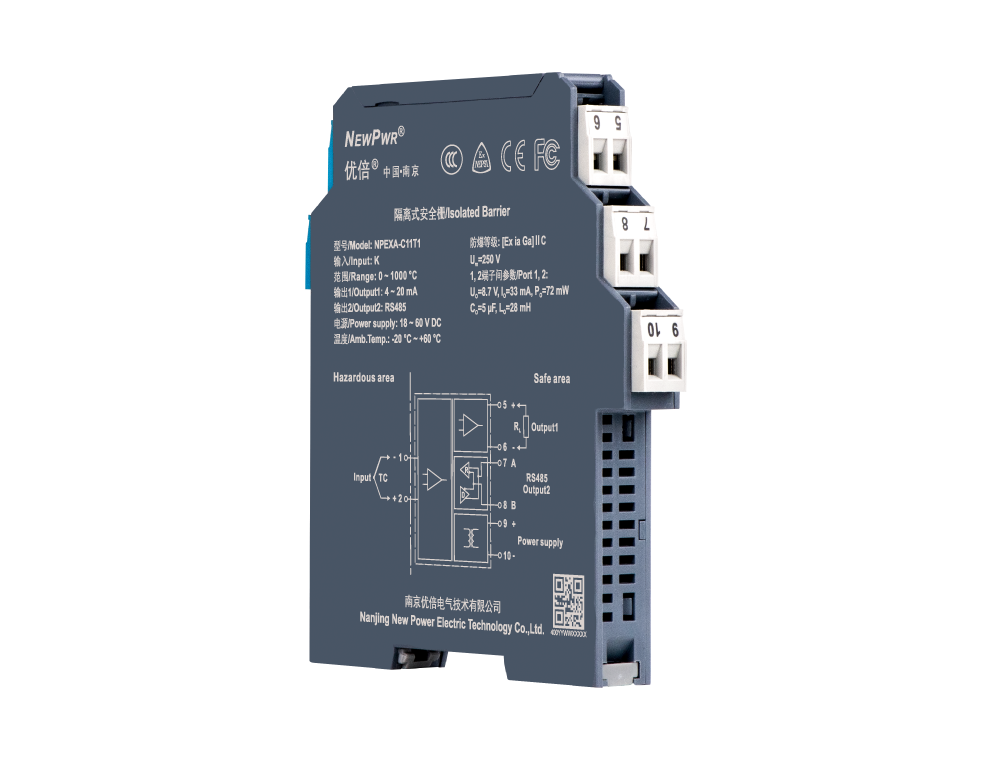

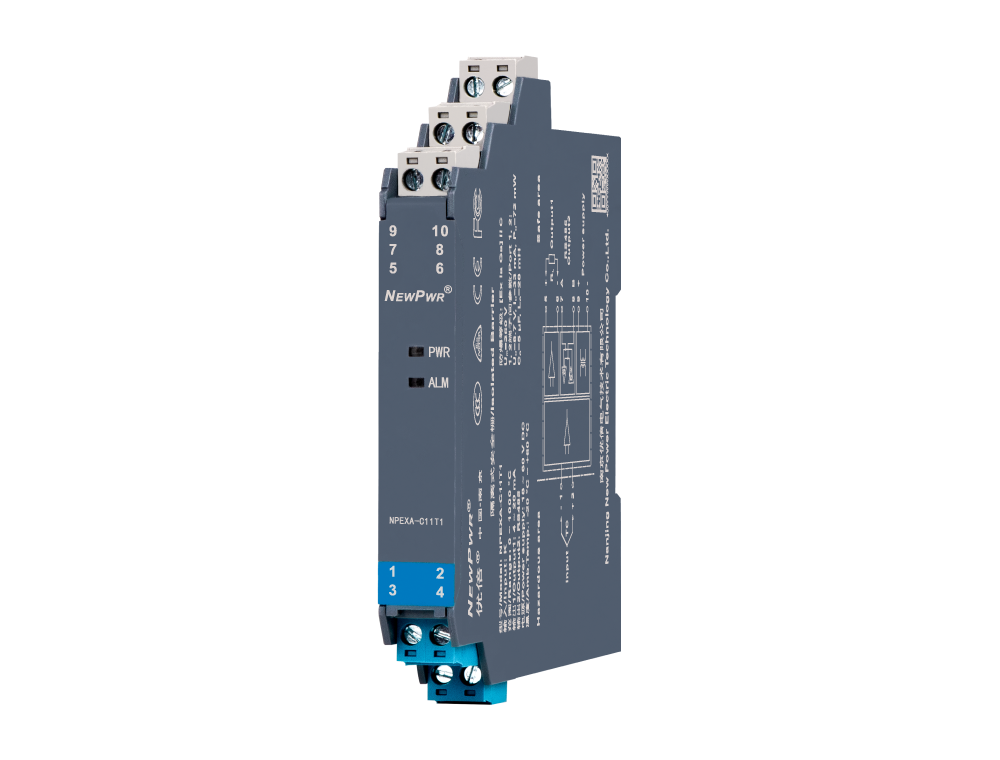

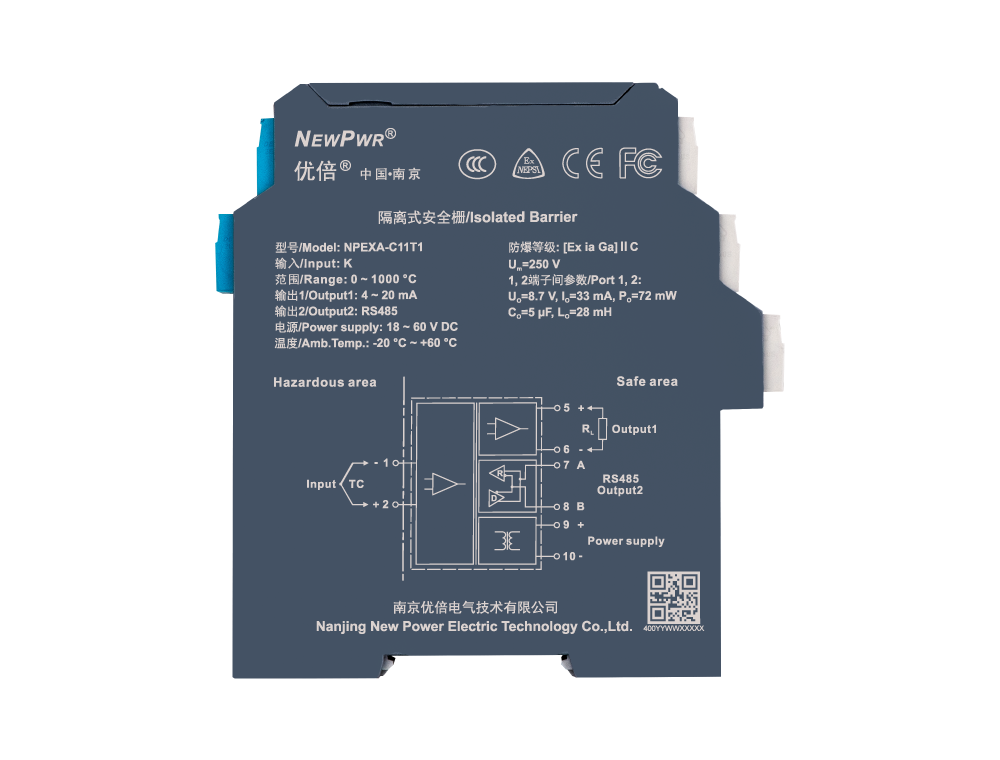

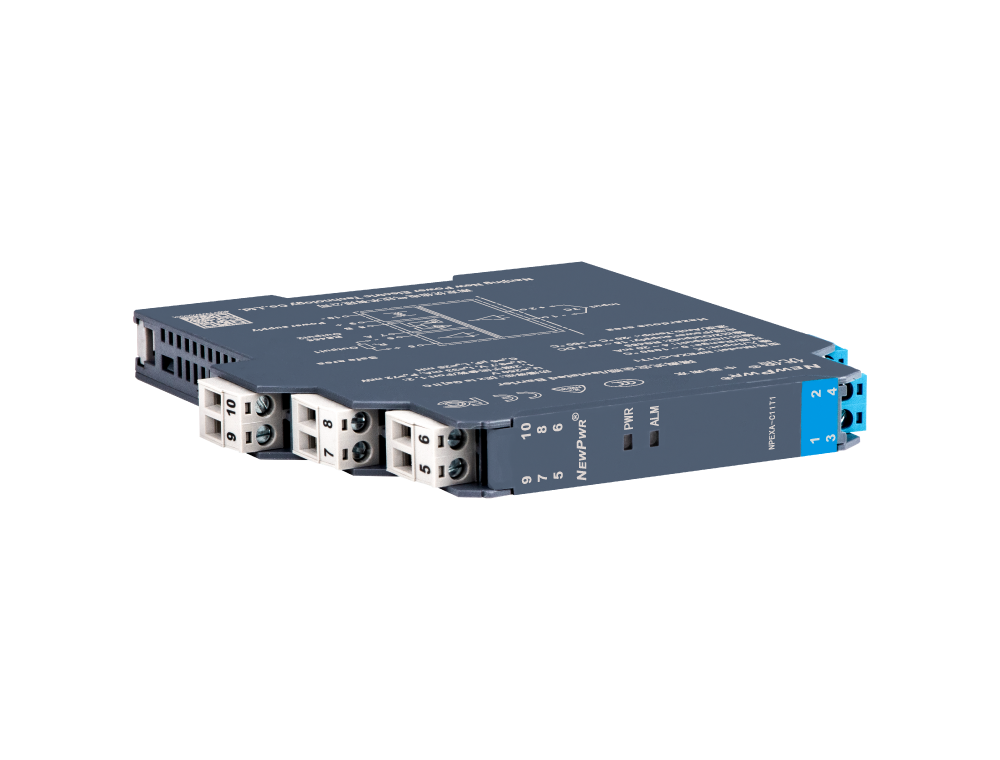

NPEXA-C11T1
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | K、E、S、B、J、T、R、N等热电偶 |
| 输出信号 | 输出1：4 ~ 20 mA ；输出2：RS485 |
| 允许负载 | RL ≤ 550 Ω |
| 通讯参数 | MODBUS-RTU ，距离≤ 1000 m ，节点数≤ 32 |
| 波特率 | ≤ 19.2 kbps |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 | |
| K | -200 ℃ ~ +1372 ℃ | ＜300 ℃ ，±0.3 ℃ | ≥300 ℃ ，±0.1 %F.S. | |
| E | -100 ℃ ~ +1000 ℃ | ＜300 ℃ ，±0.3 ℃ | ≥300 ℃ ，±0.1 %F.S. | |
| J | -100 ℃ ~ +1200 ℃ | ＜300 ℃ ，±0.3 ℃ | ≥300 ℃ ，±0.1 %F.S. | |
| N | -200 ℃ ~ +1300 ℃ | ＜300 ℃ ，±0.3 ℃ | ≥300 ℃ ，±0.1 %F.S. | |
| S | -50 ℃ ~ +1768 ℃ | ＜500 ℃ ，±0.5 ℃ | ≥500 ℃ ，±0.1 %F.S. | |
| R | -50 ℃ ~ +1768 ℃ | ＜500 ℃ ，±0.5 ℃ | ≥500 ℃ ，±0.1 %F.S. | |
| T | -20 ℃ ~ +400 ℃ | ＜300 ℃ ，±0.3 ℃ | ≥300 ℃ ，±0.1 %F.S. | |
| B | +400 ℃ ~ +1820 ℃ | ＜500 ℃ ，±0.5 ℃ | ≥500 ℃ ，±0.1 %F.S. | |
| 温度漂移 | 40 ppm/℃ |
| 补偿精度 | 1 ℃ (补偿范围：-20 ~ +60 ℃) |
| 响应时间 | ≤ 500 ms |
| 工作功耗 | 0.9 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧) ；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 应用场所 | 安装于安全区 ，可连接0区、1区、2区 ；?A、?B、?C、ⅢC ；T4 ~ T6危险区的本安设备 |
| 输出状态 | 在用户不特别指明的情况下 ，无论输入信号出现何种故障状态 ，在满量程范围内输出均跟随输入信号变化 (断线除外 ，断线输出0 V/mA) ，但最大不超出输出量程上限的110% (如0 ~ 20 mA输出时 ，最小输出可为0 mA ，最大不超过22 mA) |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 8.7 V (1、2端子间) |
| Io | 33 mA (1、2端子间) |
| Po | 72 mW (1、2端子间) |
| Co (?C) | 5 μF (1、2端子间) |
| Lo (?C) | 28 mH (1、2端子间) |
