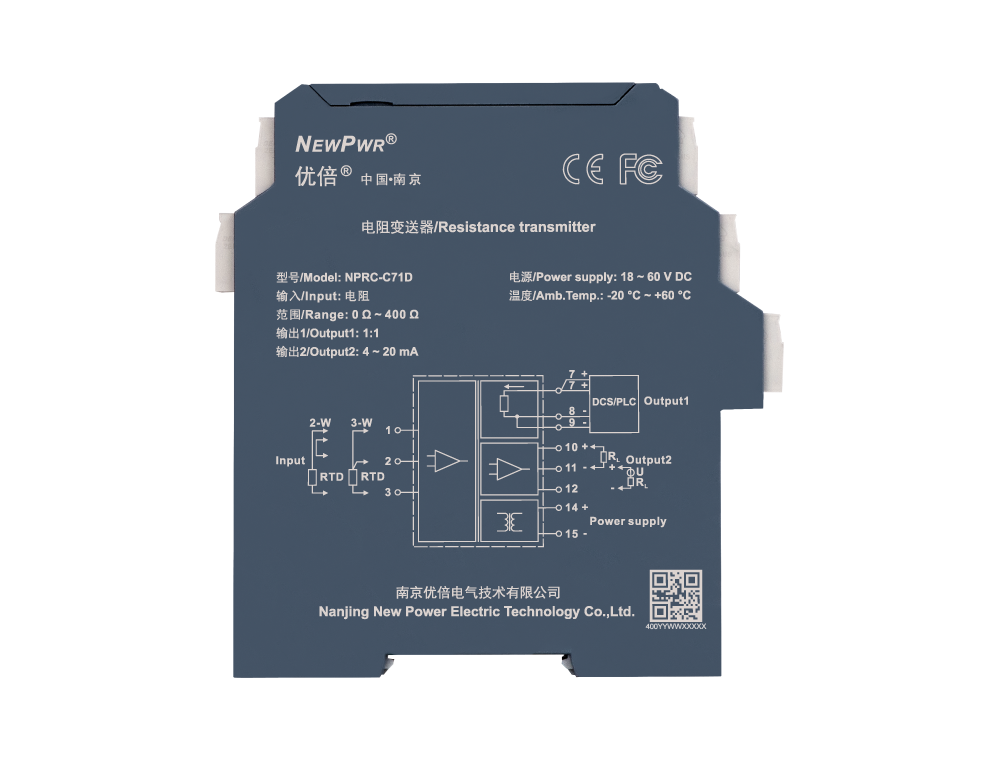

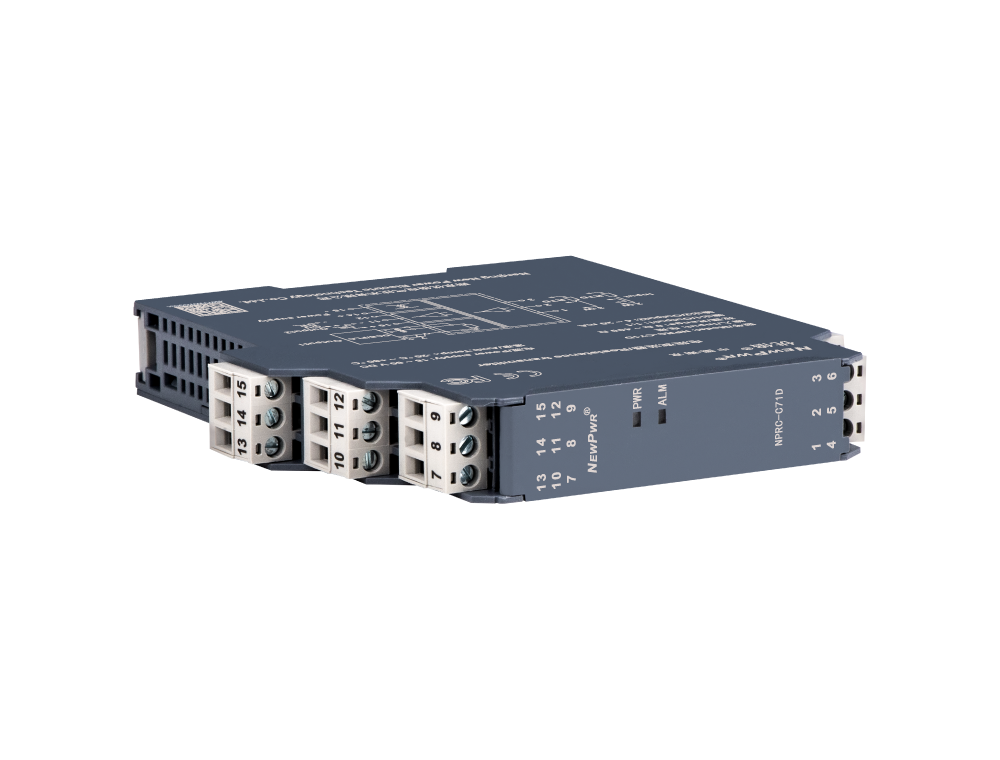

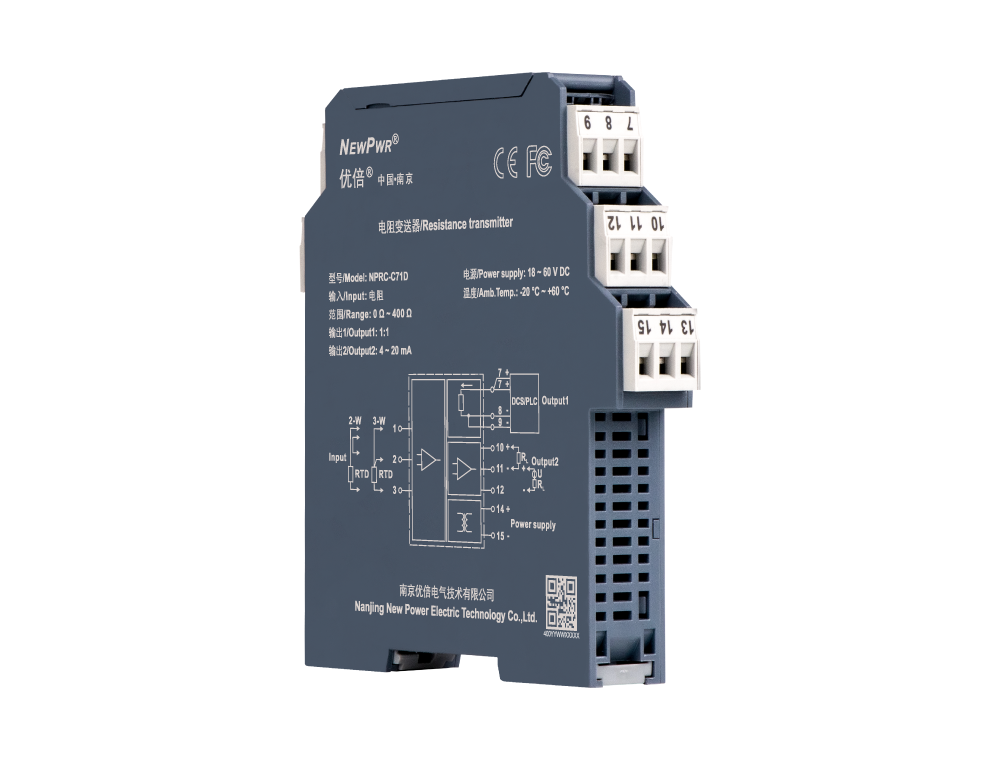

NPRC-C71D

电阻变送器 ，输入热电阻信号 ，经隔离转换为1：1电阻信号和1路4~20mA电流信号输出(其他输出信号类型产品 ，具体型号见型谱)。该产品需要独立供电 ，输入、输出和电源三端隔离 ，具有在线故障自诊断功能 ，可以通过PC端或手持编程器对热电阻类型、输入量程等进行组态设置。

输入

输出（具体型号见型谱）

通道

供电

分享
NPRC-C71D

【核心技术】


【安装与拆卸】






安装                                                                      拆卸





【技术参数】 电源 输入 输出 传输特性 基本参数 EMC特性 工作环境 状态描述 【机械特性】 机械特性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 Pt100、Cu100、Cu50、BA1、BA2等热电阻
引线电阻 ≤ 20 Ω/线
输出
输出信号 输出1：1 : 1；输出2：4 ~ 20 mA
激励电流 0.1 ~ 10 mA
允许负载 RL ≤ 550 Ω
传输特性
转换精度 信号类型 测量范围 量程范围/转换精度
传输精度 输出1：激励电流0.5 ~ 10 mA ，精度±0.1 %F.S或＜ 0.2 Ω (取最大值)；电阻传输精度随激励电流减小而下降 输出2：0.1 %F.S
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 500 ms
工作功耗 1 W
EMC特性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
状态描述
输出状态 在用户不特别指明的情况下 ，无论输入信号出现何种故障状态(断线除外 ，断线输出1约16 Ω ，输出2为0 V/mA) ，在满量程范围内输出均跟随输入信号变化 ，输出1最大不超出430 Ω ，输出2最大不超出输出量程上限的110% (如输出2为0 ~ 20 mA输出时 ，最小输出可为0 mA ，最大不超过22 mA)
机械特性
连接方式 螺钉连接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 CE, FCC
